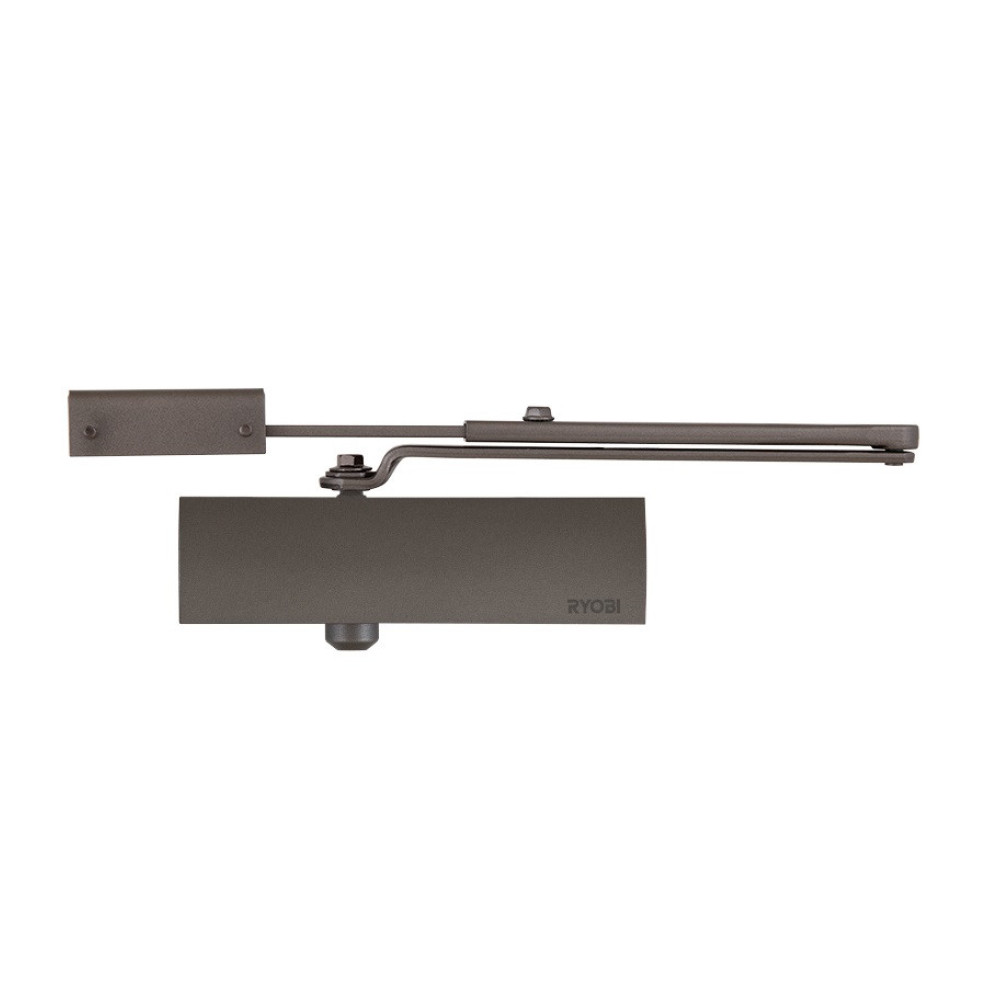

Доводчик двери RYOBI 1200 metallic bronze 80 кг

Особенности дверного доводчика RYOBI 1200 metallic bronze 80 кг

Доводчик двери RYOBI 1200 metallic bronze 80 кг (Япония) накладного типа – предназначен для управления наружной и внутренней дверью.
Плоский дизайн европейского типа.
Полностью контролирует весь цикл закрывания дверей с раздельно регулируемыми скоростями начального и конечного затвора (прихлопа).
Возможна установка со стороны закрытия двери на дверную створку с использованием кронштейна параллельной тяги (3 класс).

• Корпус изготовлен по технологии литья алюминия под высоким давлением.

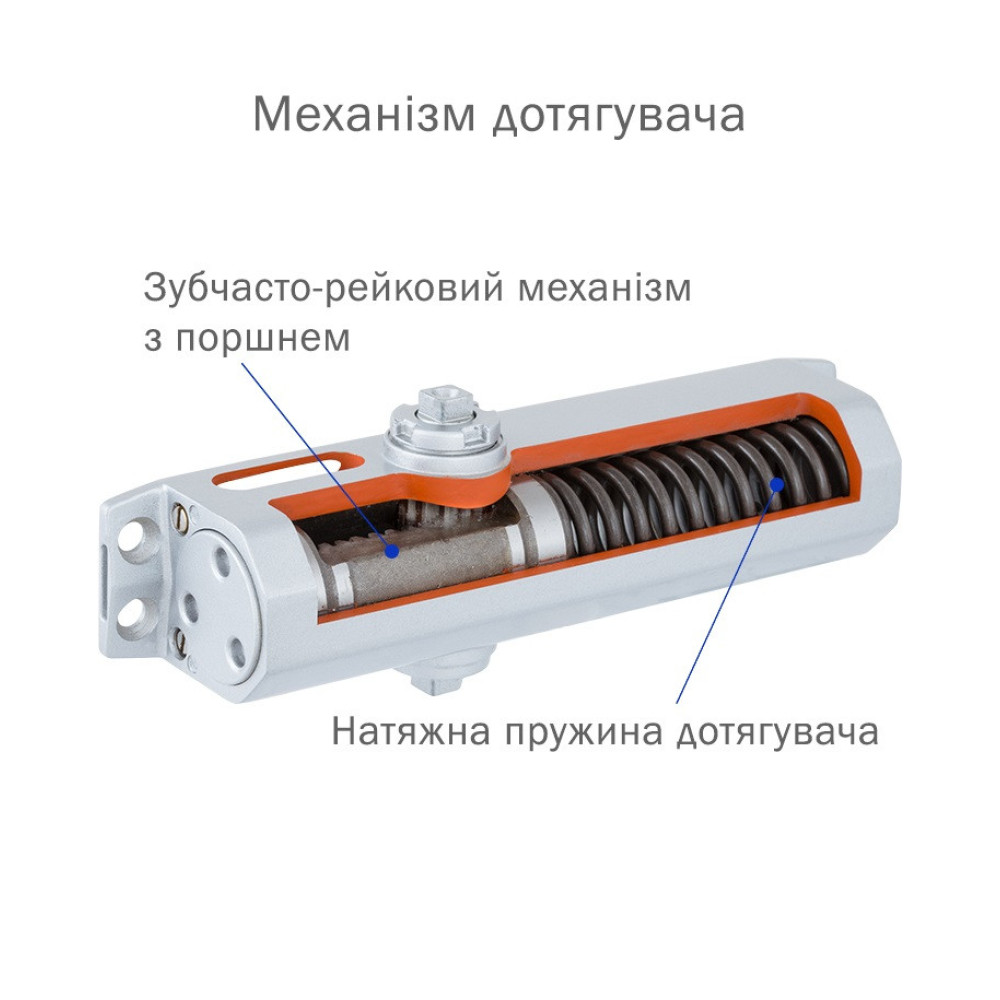

• Внутренний механизм – шестерно-рельсового типа (Rack&Pinion).
• Цвет отделки – краска серебристо-коричневая.

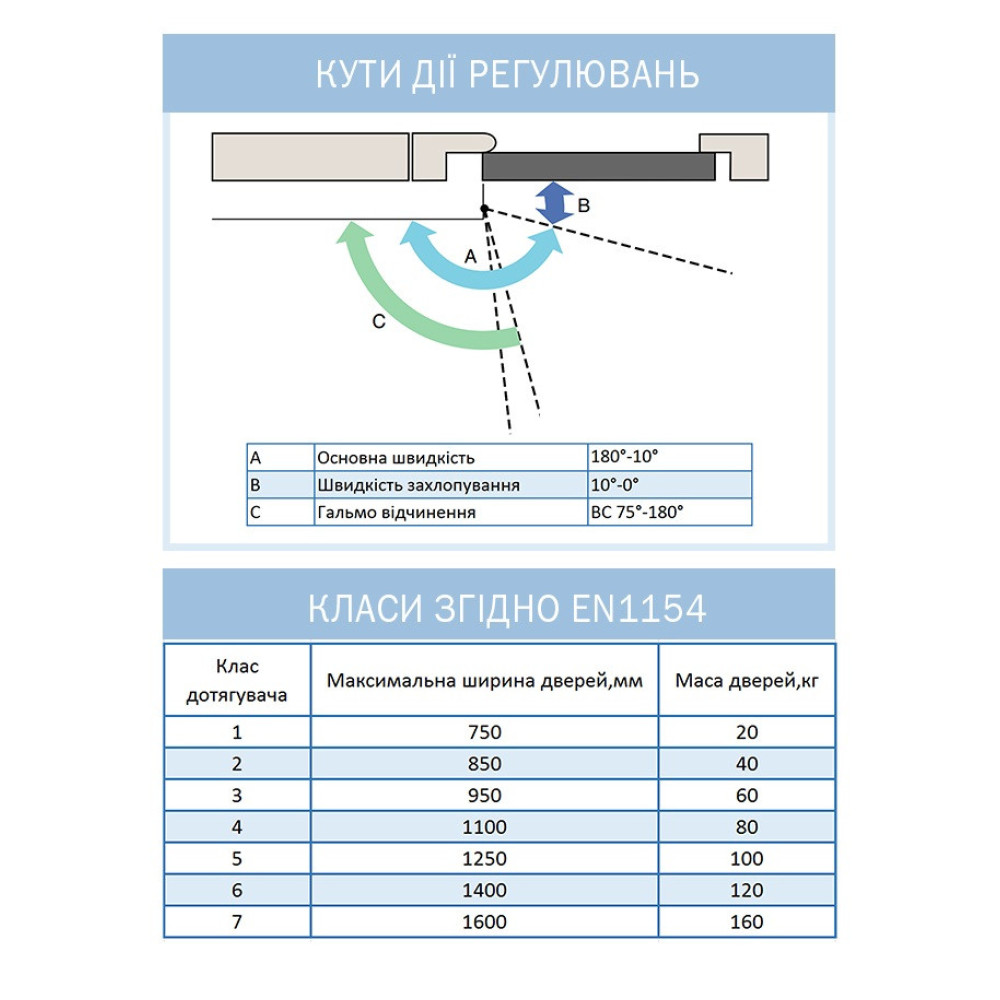

• Класс 2/3/4, согласно EN1154, при установке со стандартной тягой в зависимости от места монтажа.
• При установке с параллельной тягой соответствует 3 классу.
• Возможность применять в противопожарных дверях с пределом огнестойкости 60 мин.
• Максимальный вес двери до 80 кг.
• Максимальная ширина двери 1100 мм.

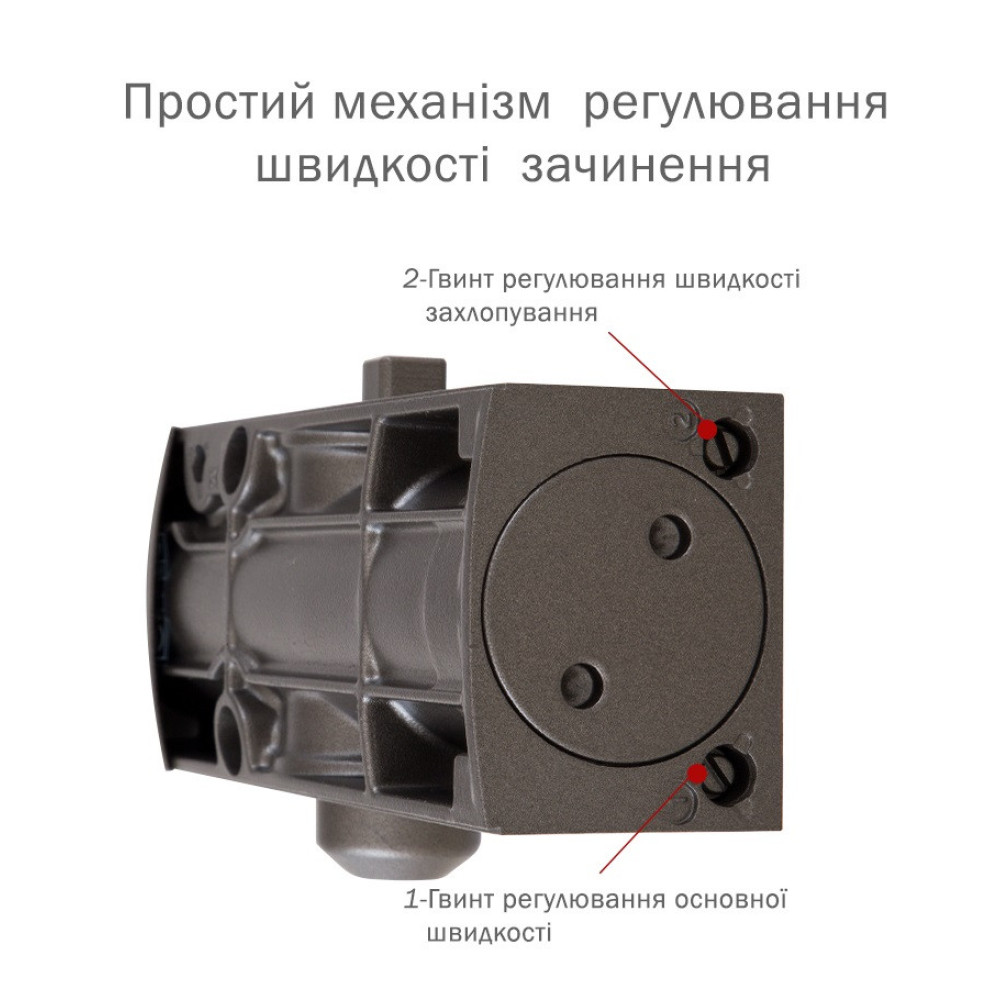

• Регулировка начальной и конечной скоростей закрывания.
• Ресурс эксплуатации 500000 циклов.
• Рабочая температура от -20 до +45°С.
• Размеры 182.5х50х39 мм.

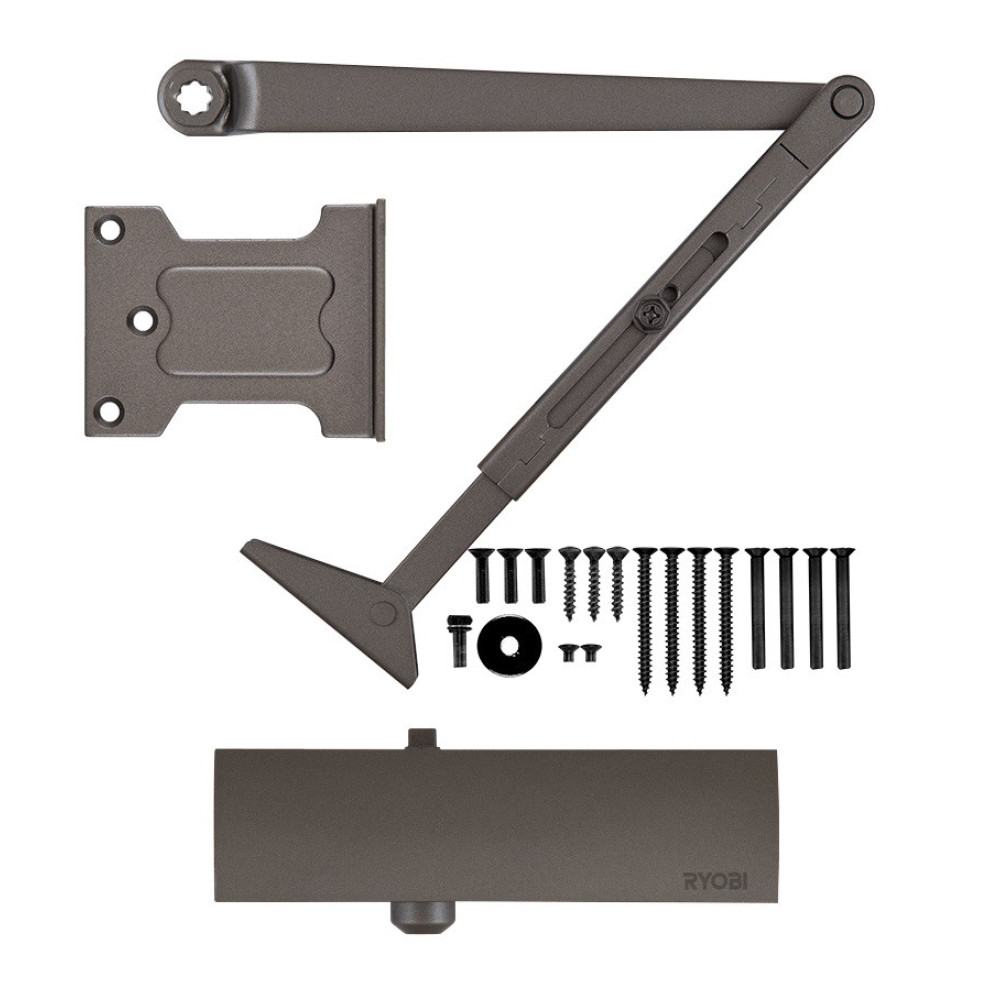

Комплектация автодоводчика дверей RYOBI 1200 metallic bronze 80 кг:

• Доводчик.
• Комплект крепления.
• Стандартная тяга.

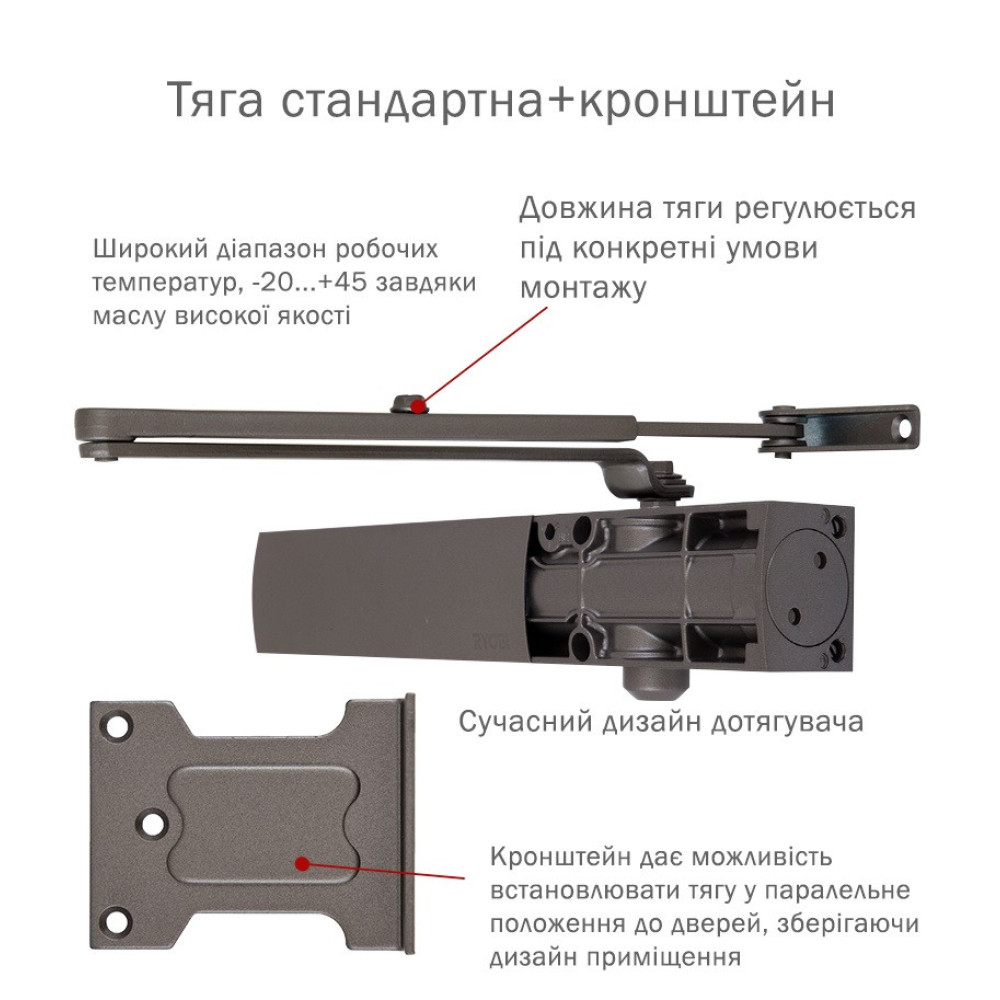

• Кронштейн параллельной тяги.

Регулировка класса доводчика производится путем перемещения доводчика по дверному полотну. монтажный шаблон входящий в комплектацию с доводчиком.

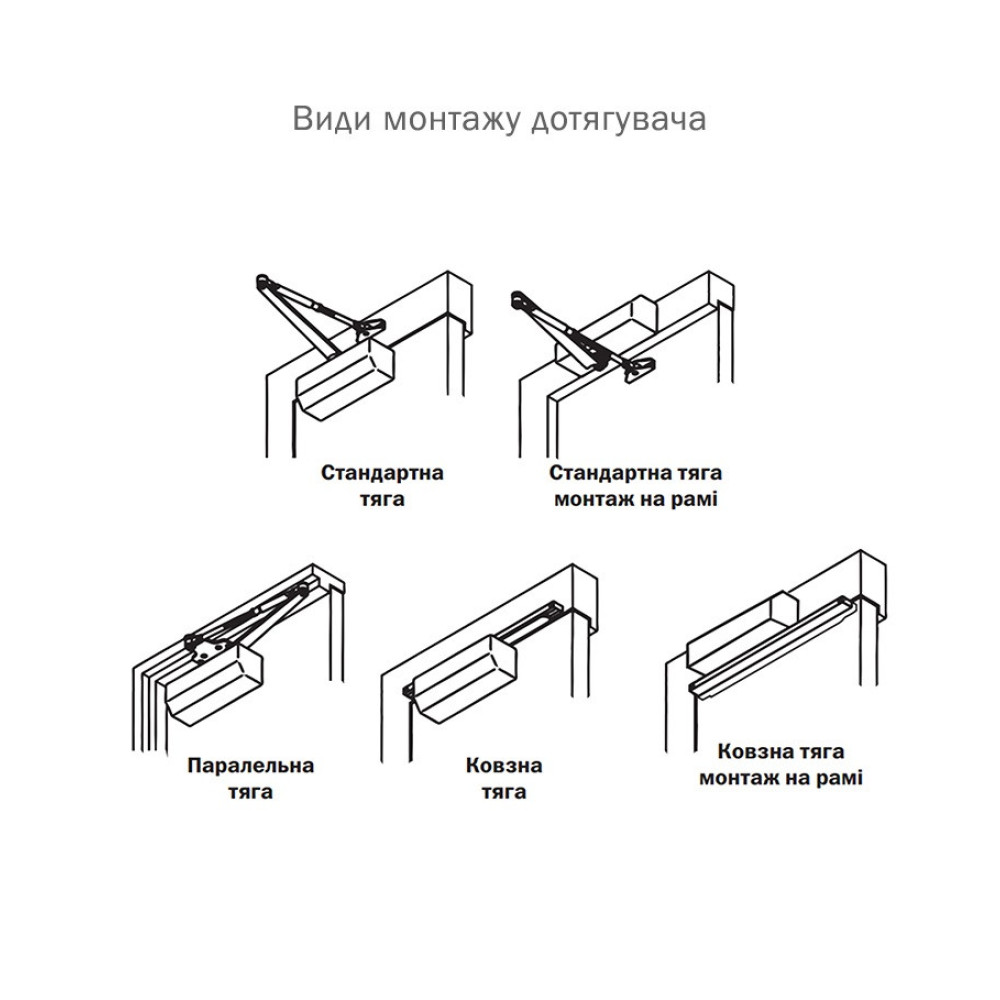

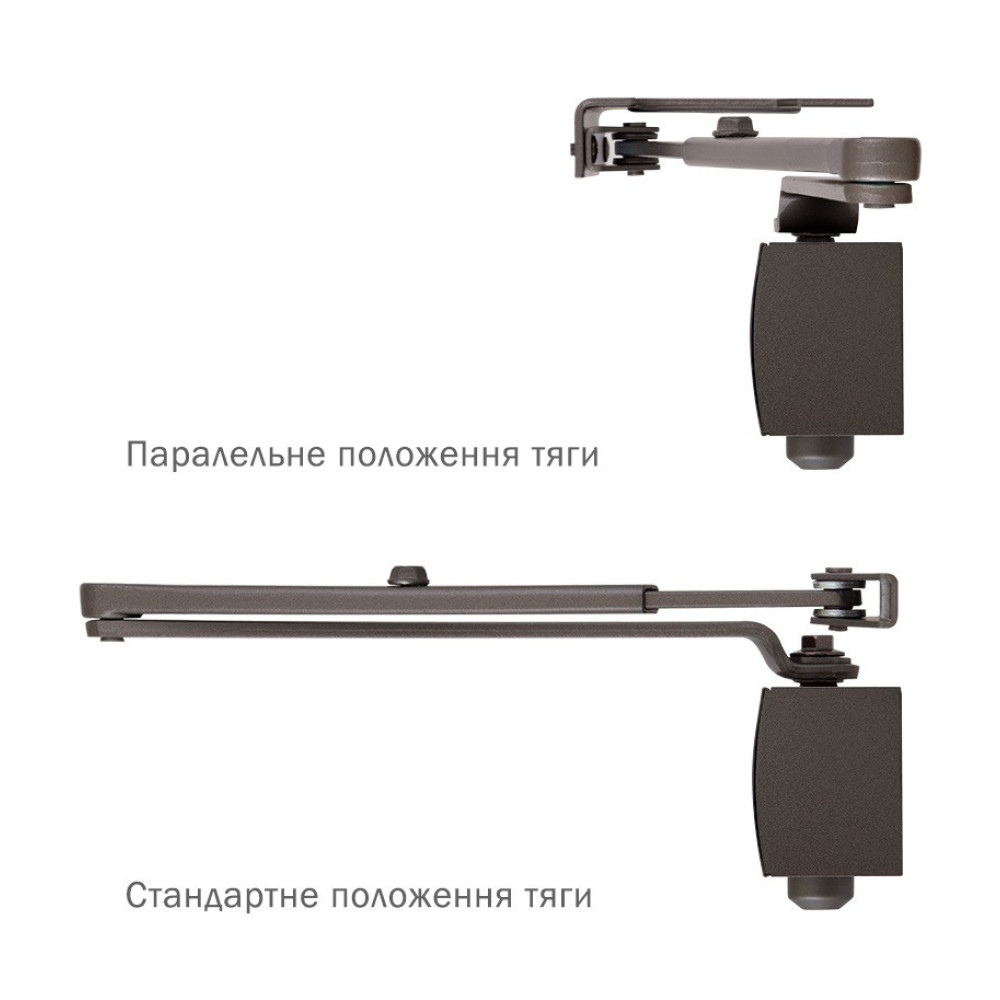

Стандартная тяга, т.н. «колено», предоставляет два варианта установки доводчика на дверях.
1.    Со стороны открывания дверей: корпус доводчика устанавливается на дверную створку, тяга – на дверную раму.
2.    Со стороны закрывания дверей: корпус доводчика устанавливается на дверную раму, тяга на створку.

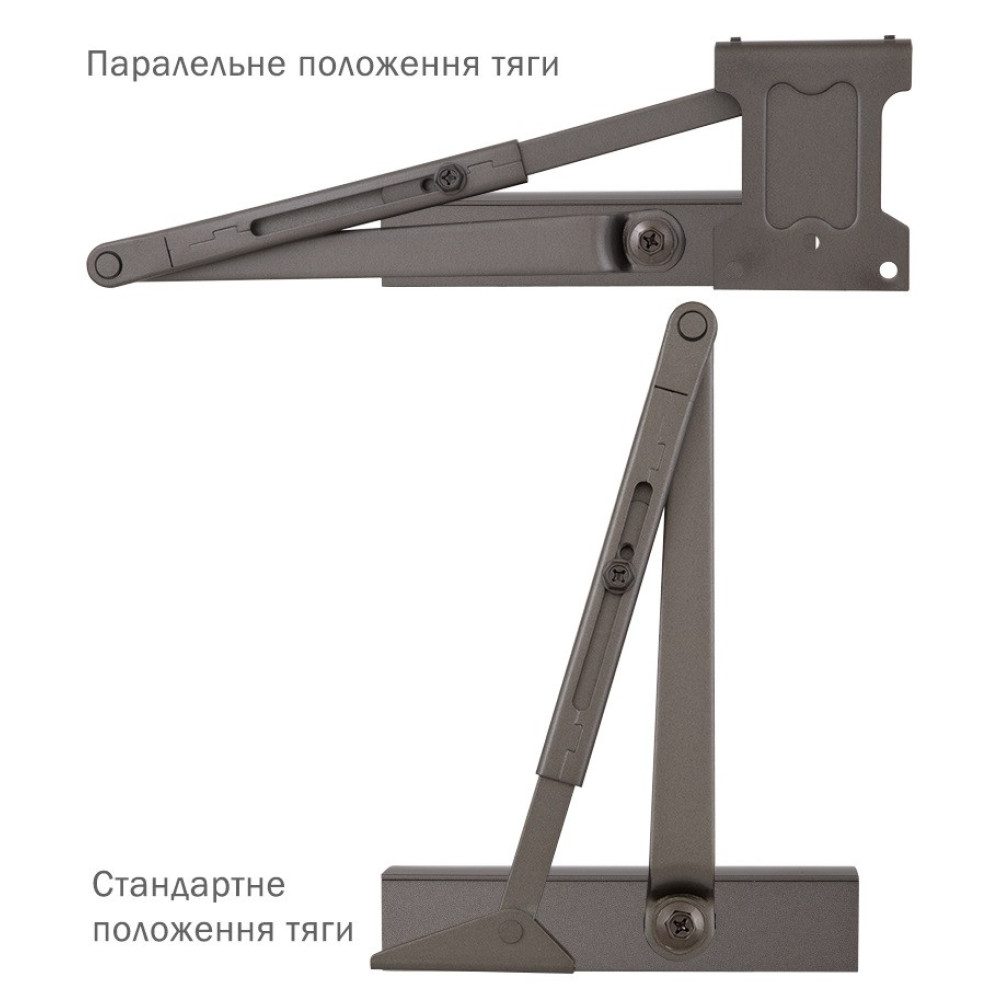

Кронштейн параллельной тяги добавляет еще один вариант установки доводчика:
В случае невозможности установки корпуса доводчика на дверную раму со стороны закрывания двери (нет места), кронштейн параллельной тяги, т. н. «треугольник» или «косынка» позволяет установить на этой стороне корпус доводчика на дверное полотно, а тягу с этим кронштейном на раму. При этом тяга примет параллельное положение к плоскости двери. См. раздел схему монтажа.

N.B.
При монтаже на дверной раме со стороны закрывания во избежание самопроизвольной раскрутки винта крепления тяги к корпусу доводчика и, как следствие, порчи самой тяги, обязательно использовать гровер (есть в комплекте поставки) и, рекомендуется, фиксатор резьбы.

При установке на дверях, расположенных снаружи помещений, доводчик должен находиться под навесом во избежание попадания влаги (тяга доводчика - стальная).

При выполнении регулировок клапанов скоростей (существуют на всех моделях) доводчиков, а также клапанов тормозов открывания и замедления закрытия (на тех моделях, где они существуют) внимательно отслеживать степень откручивания (против временной стрелки). Клапан не должен быть выкручен больше плоскости корпуса доводчика.
В противном случае возможно подтекание жидкости (смазки) из доводчика во время его работы и, как следствие, завоз воздуха доводчика. Это не может быть учтено как гарантийный случай.

Технические характеристики доводчика для двери RYOBI 1200 metallic bronze 80 кг:

• Модель доводчика: D-1200P(U).
• Цвет отделки: METALLIC_BRONZE.
• Тип тяги доводчика: UNIV_ARM.
• Класс доводчика: EN_2/3/4.
• Максимальный вес дверей: 80 кг.
• Максимальная ширина дверей: 1100 мм.
